電纜電壓降計算公式
-
來源：未知發布日期：2020-03-12 15:51
電纜分類

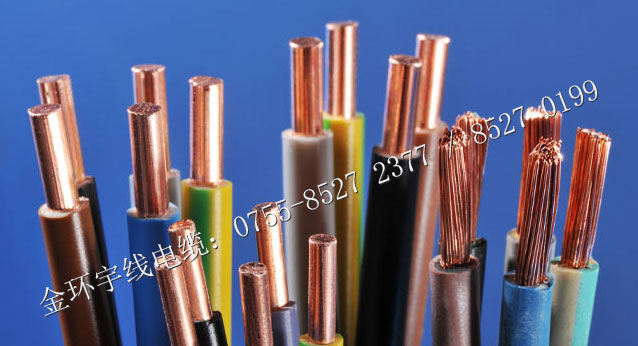

電纜有電力電纜、控制電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜、礦用電纜、鋁合金電纜等等。它們都是由單股或多股導線和絕緣層組成，用來連接電路、電器等。
電纜按照光伏電站的系統可分為直流電纜及交流電纜，根據用途及使用環境的不同分類如下：
1.直流電纜
(1)組件與組件之間的串聯電纜。
(2)組串之間及其組串至直流配電箱(匯流箱)之間的并聯電纜。
(3)直流配電箱至逆變器之間電纜。
以上電纜均為直流電纜，戶外敷設較多，需防潮、防暴曬、耐寒、耐熱、抗紫外線，某些特殊的環境下還需防酸堿等化學物質。
2.交流電纜
(1)逆變器至升壓變壓器的連接電纜。
(2)升壓變壓器至配電裝置的連接電纜。
(3)配電裝置至電網或用戶的連接電纜。
此部分電纜為交流負荷電纜，戶內環境敷設較多，可按照一般電力電纜選型要求選擇。
電纜電壓降產生的原因
英語中，“Voltagedrop”就是電壓降，“drop”是“往下拉”的意思。
電力線路的電壓降是因為導體存在電阻。正因為此，所以不管導體采用哪種材料(銅，鋁)都會造成線路一定的電壓損耗，而這種損耗(壓降)不大于本身電壓的5%時一般是不會對線路的電力驅動產生后果的。例如380V的線路，如果電壓降為19V，也即電路電壓不低于361V，就不會有很大的問題。當然我們是希望這種壓力降越小越好。因為壓力間本身是一種電力損耗，雖然是不可避免，但我們總希望壓力降是處于一個可接受的范圍內。
電纜電壓降的計算公式
電纜電壓降的計算公式：△U=(P*L)/(A*S)
P：線路負荷
L：線路長度
A為導體材質系數(銅大概為77，鋁大概為46)
S：電纜截面
1、電阻率ρ
銅為0.018歐*㎜2/米
鋁為0.028歐*㎜3/米
2、I=P/1.732*U*COSØ
3、電阻R=Ρl/電纜截面
4、電壓降△U=IR<5%U就達到要求了。
例：在800米外有30KW負荷，用70㎜2電纜看是否符合要求?
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/電纜截面=0.018*800/70=0.206歐
△U=IR=56.98*0.206=11.72《19V(5%U=0.05*380=19)
符合要求。
電纜的長度計算
電纜長度計算公式：L=(l+5.5G+a)×1.02
上式中，
L-電纜計算長度(米);
l-按直線距離統計的長度(橫縱坐標的代數和);
5.5-穿越一個股道按5.5米長度計算，(當大于5.5米時，按實際距離計算);
G-穿越股道的股道數;a-其它附加長度，具體規定如下：
1、信號樓內的電纜儲備量按5米計算，樓內走行和電纜封頭的長度，一般定為20米;
2、設備每端出、入土及做頭為2米;
3、室外每端環狀儲備量為2米(20米以下為電纜為1米);
4、引向高出地面較大距離的設備，按實際長度計算。
1.02-電纜敷設時的自然彎曲度，以2%計算。
電纜芯數計算公式
設電纜總芯數為Z=ZQ+ZH，由電纜分配原則可知ZQ+ZH，能使芯線電阻最小。所以電纜總芯線數的計算為：Z=4rL/R=4rLI/△U
上式表明：當線路允許壓降△U，回路工作電流I及電纜計算長度確定之后，可以計算電纜總芯數。
線路電壓降計算公式為△U=(P*L)/(A*S)
其中：P為線路負荷;L為線路長度
A為導體材質系數(銅大概為77，鋁大概為46);S為電纜截面。
