預分支電纜安裝示意圖、方法、注意事項介紹
-
來源：金環宇電纜發布日期：2019-09-27 16:17
預分支電纜介紹
預分支電纜為電纜廠預先制作加工好分支連接體，這樣省去建筑電纜施工成本和時間;不破壞電纜時電氣性能更加穩定。常用的預分支電纜符號有FZ-YJV、FZ-VV、FZ-YJHLV、FZ-YJVC、FZ-BTTZ等。

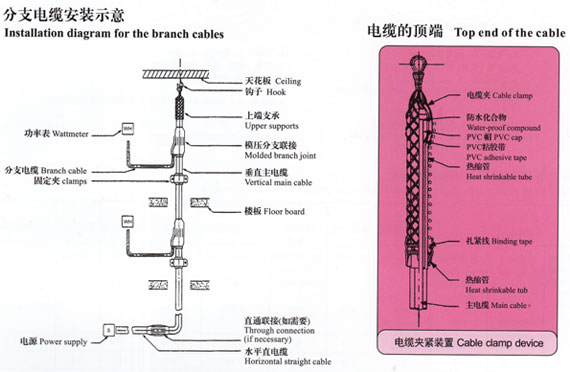

預分支電纜安裝示意圖
預分支電纜安裝示意圖
預分支電纜敷設施工方法
垂直干線的預制組裝式分支電纜，一般應按以下要領進行敷設:
1、將電纜盤放在放線架上(通常電纜盤放在樓下，將電纜提拉上去)。
2、提升用的繩索通過卷繞機與電纜相連接。
3、開動卷繞機將電纜提升上去。
4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上。
5、對中間部進行固定。
6、將分支線端頭與電流表或斷流器相接。
7、進行與橫向干線或主干線板的連接。
預分支電纜敷設施工注意事項
預制組裝式分支電纜敷設時需注意以下事項:
1、事先確認運送方法(車輛大小，停車場等)。
2、確認預制分支部分是否能安全通過貫通孔洞。
3、采取預防措施，防止提升過程中，分支部分經貫通孔洞受損傷。
4、提升過程中不要對分支施加張力。
5、使用電纜重量4倍以上強度的提升用繩索。
6、事先考慮避雨對策及空盤的處理方法。
7、電纜提升完畢后，應立即用適當?shù)姆椒右怨潭ǎ悦怆娎|墜落受損。
8、單芯電費禁止使用鐵質夾具。
